減壓閥Y43H-16C DN50減壓閥Y43H-16C DN100技術參數

[ 2025-01-07 ]

Y43H-16C減壓閥是一種先導活塞式減壓閥,由主閥和導閥兩部分組成。主閥包括閥座、主閥盤、活塞、缸套和彈簧等零件,而導閥則包括閥座、閥瓣、膜片、彈簧和調節彈簧等零件。通過調節調節彈簧的壓力來設定出口壓力,利用膜片感知出口壓力的變化,通過導閥的啟閉驅動活塞調節主閥節流部位過流面積的大小,從而實現減壓穩壓功能‌。

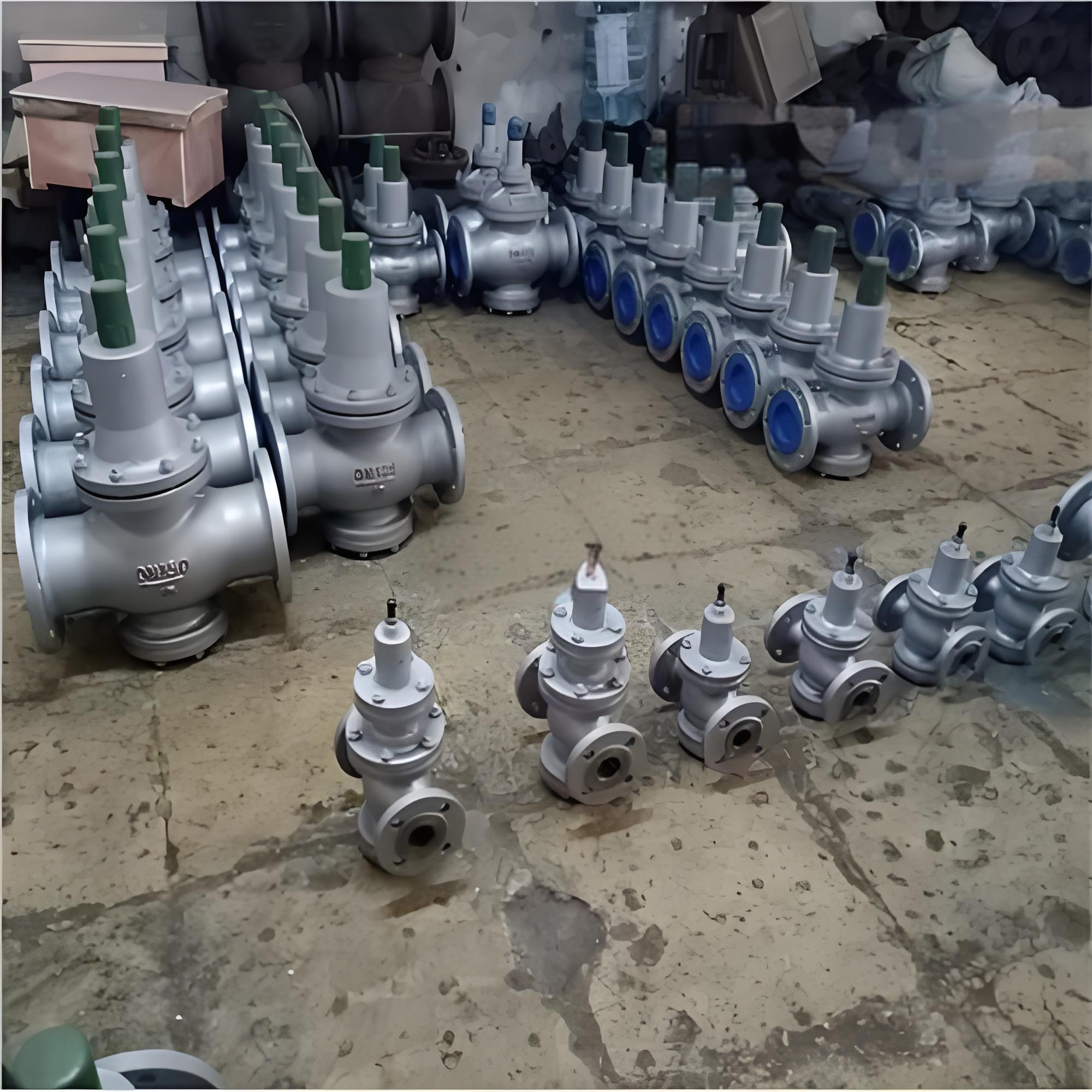

減壓閥

應用場景

主要用于蒸汽管路,適用于城建、化工、冶金、石油、制藥、食品、飲料和環保等行業。它能夠在進口壓力或流量變動時,依靠介質本身的能量自動保持出口壓力在小范圍內波動,具有出色的減壓穩壓性能‌。

技術參數和性能指標

  • ‌公稱壓力‌:1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
  • ‌殼體試驗壓力‌:2.4 Mpa、3.75 Mpa、6.0 Mpa、9.6 Mpa、15.0 Mpa、24 Mpa
  • ‌密封試驗壓力‌:1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
  • ‌最高進口壓力‌:1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa、10.0 Mpa、16.0 Mpa
  • ‌出口壓力范圍‌:0.1-1.0 Mpa、0.1-1.6 Mpa、0.1-2.5 Mpa、0.5-3.5 Mpa、0.5-3.5 Mpa、0.5-4.5 Mpa

這些參數確保了減壓閥在不同工作環境下都能穩定可靠地運行‌。

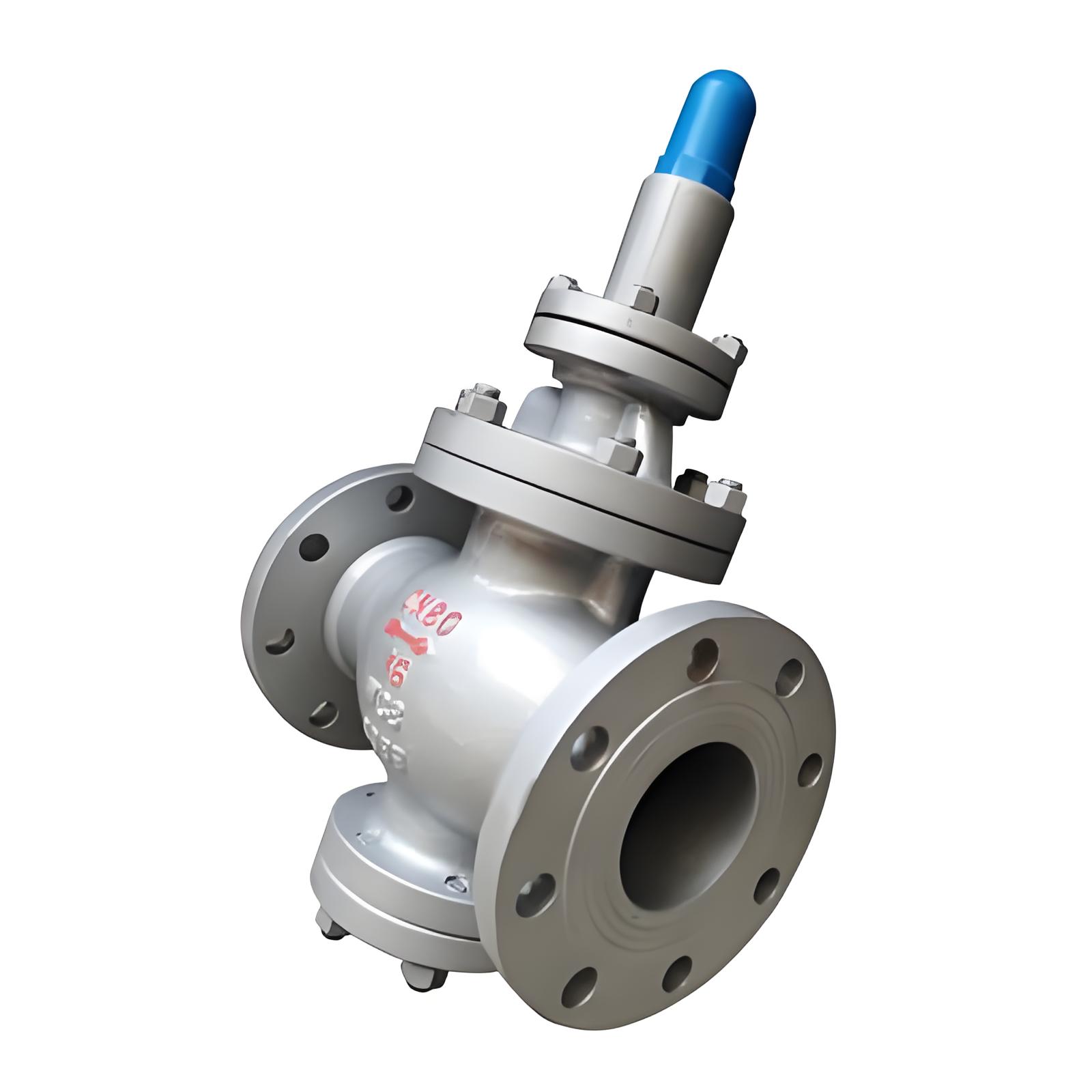

閥
產品性能參數

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥主要性能參數
型號 PN 進口參數 出口壓力 / MPa 出口壓力 / MPa 適用介質
溫度 / ℃ 壓力 / MPa
Y43H-16 16 ≤200 1.6 0.05~1.0 ±0.05 蒸汽
Y43H-16C
Y43H-16Q

閥門
產品零部件材料

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥零部件材料
型號 材料
閥體、上閥蓋、下閥蓋 主副閥瓣、主副閥座、活塞 主副彈簧 調節彈簧 膜片 活塞環
Y43H-16 HT2000 不銹鋼 鉻釩鋼 硅錳鋼 不銹鋼 合金耐磨鑄鐵
Y43H-16C WCB
Y43H-16Q QT450-10

產品外形及結構尺寸

Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥外形及結構尺寸
DN L D D1 D2 b z×ød H1 H2 重量 / kg
25 180 115 85 65 18 4×ø18 100 290 16
32 200 135 100 78 18 4×ø18 100 290 17
40 220 145 110 85 20 4×ø18 105 310 22
50 250 160 125 100 20 4×ø18 105 310 24
65 280 180 145 120 20 4×ø18 105 310 25
80 310 195 160 135 22 8×ø18 160 340 50
100 350 215 180 155 24 8×ø18 160 340 52
125 400 245 210 185 26 8×ø18 195 375 88
150 450 280 240 210 28 8×ø23 195 375 94
200 550 335 295 265 30 12×ø23 225 475 151
