電動插板閥型號及參數規格詳解圖片
[ 2025-04-09 ]

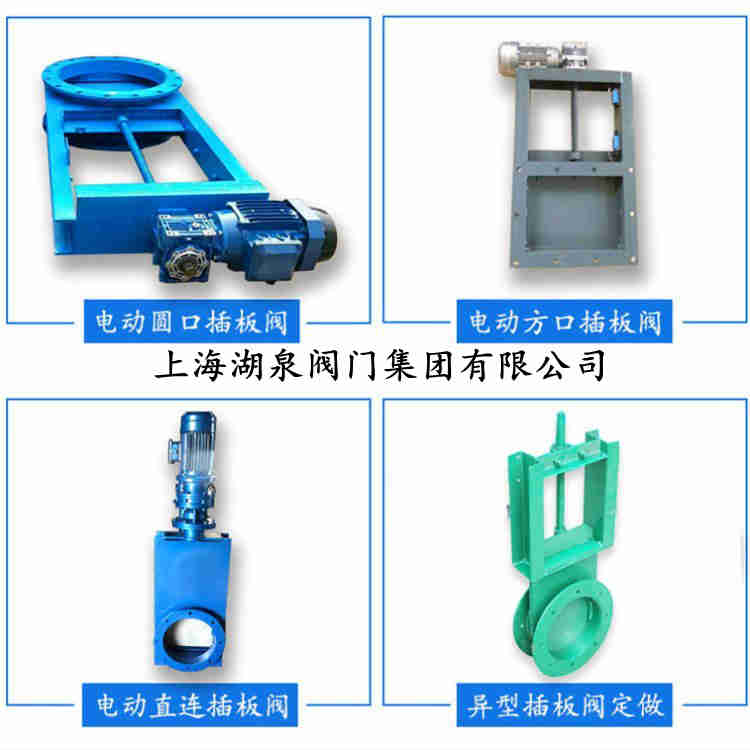

電動插板閥的主要型號及其參數規格如下：
- QLVD-I、LMD-I、DLVD-I、DYlVD-I、LC、SZF：這些型號的電動插板閥具有不同的規格和性能參數。例如，QLVD-I和DLVD-I型號的電動插板閥公稱壓力為0.05 MPa，殼體試驗壓力為0.075 MPa。
- LMD-I：該型號的電動方形插板閥的公稱通徑范圍為200×200、300×300、400×400、500×500、600×600、700×700，適用溫度范圍為-10~+200℃，連接形式為法蘭，主體材料包括Q235A、304、316等，密封形式有硬密封和軟密封。
電動插板閥的工作原理和結構特點：

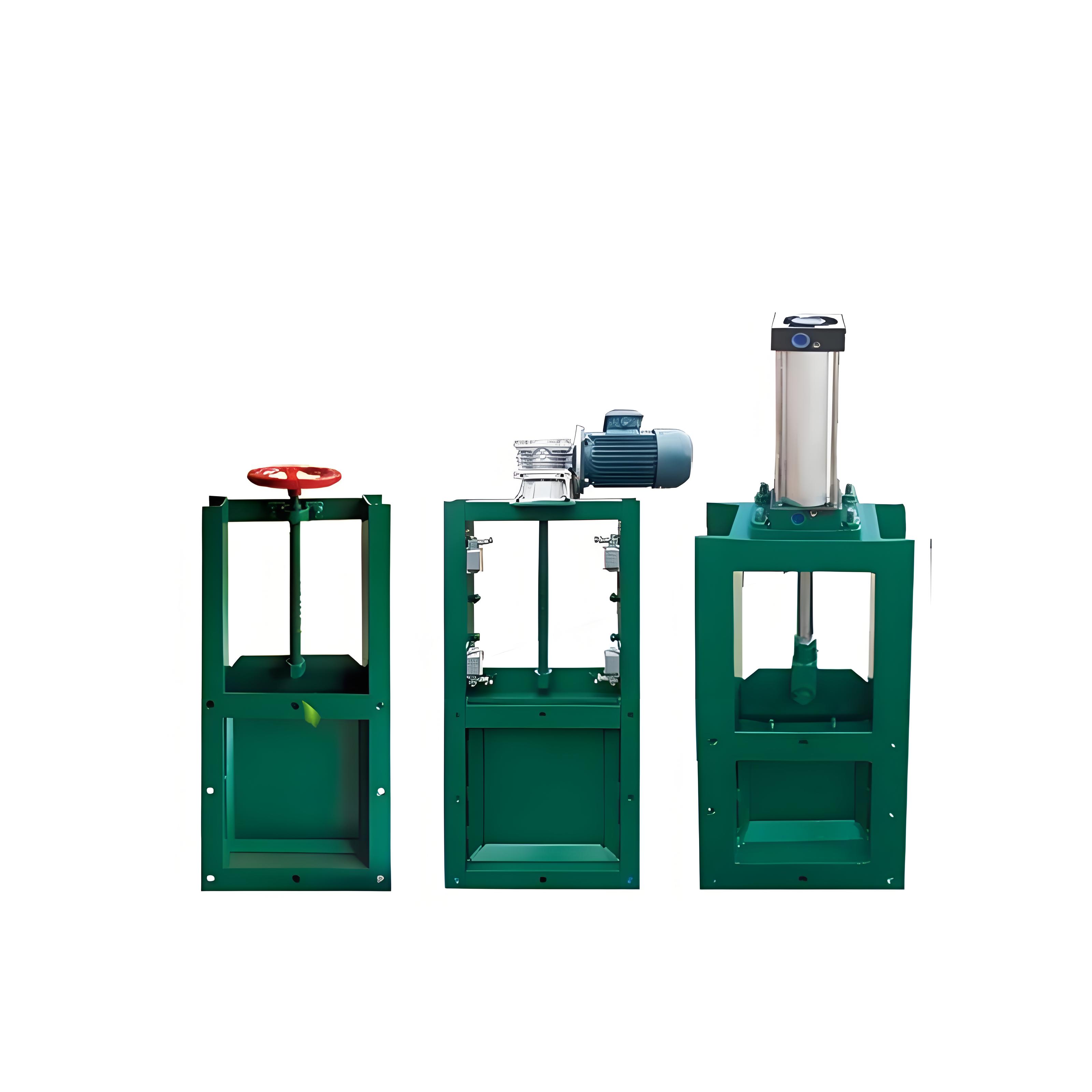

電動插板閥通常由框架、絲桿螺母、手輪（或鏈輪）、閘板等組成。手輪（或鏈輪）轉動時，絲桿帶動絲桿螺母和閘板作水平方向的往復運動，從而實現閥門的啟閉目的。電動插板閥采用全封閉式結構設計，插板開啟后位于另一側密閉的檢修室內。插板的密封面經過車銑切屑加工，密封間隙小，密封性能好。電動插板閥由啟閉電動裝置驅動螺桿副旋轉產生軸向移動，再經過導向傳動螺桿套帶動插板移動，完成插板的開啟或關閉動作，運行平穩。
應用場景：
電動插板閥廣泛應用于各種工業領域，特別是在需要遠程控制和自動化操作的場合。它們常用于粉塵和漿液的自動排出控制，如電爐除塵系統中的沉降室或燃燒室灰斗的排灰。此外，電動插板閥還適用于各種工業管道系統中，用于介質的切斷和調節。
本文標題：電動插板閥型號及參數規格詳解圖片
本文地址：http://www.22464.cn/tech-zhafa/6512.html
