高溫電動閘閥工作原理圖，電動礦漿閘閥工作原理圖

[ 2024-12-05 ]

‌高溫電動閘閥‌是一種結合了高溫耐受性和電動控制功能的閥門，主要用于需要高溫環境的工業應用中。其基本工作原理是通過電動執行器控制閥門的開關，實現對管道介質的控制。由電動執行器和閘閥兩部分組成。電動執行器接收控制信號后啟動，電動機驅動齒輪機構旋轉，促使閥桿移動，從而實現閥門的開啟和關閉。閥門的啟閉動作通過電動執行器的驅動來完成，實現對流體流動的調節‌。

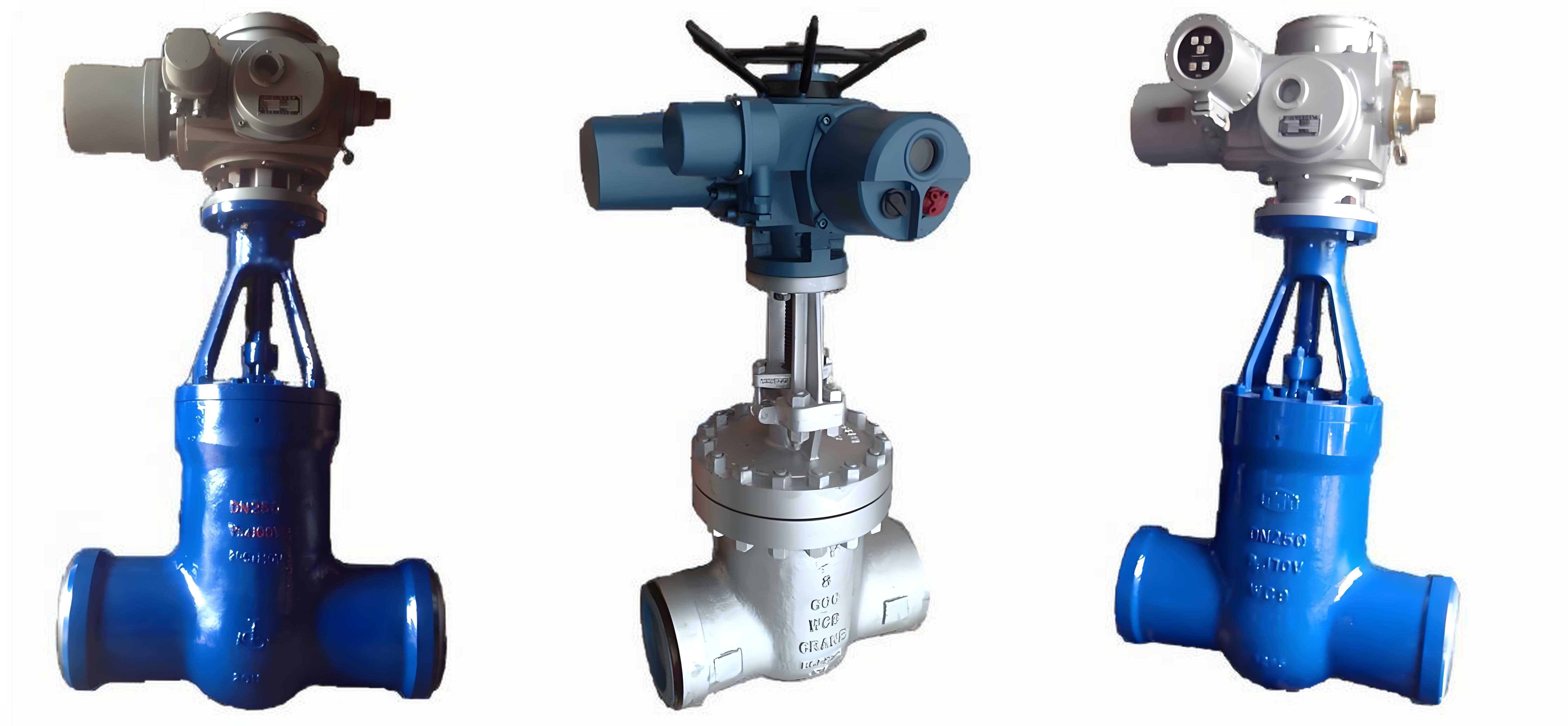

Z960Y/Z961H/Z961Y-P54 100V、Z961Y-P54 140V、Z961Y-P54 170V電站高溫高壓鉻鉬釩鋼電動焊接閘閥、防爆電動高壓法蘭閘閥、一體化智能型隔爆電動閘閥、開關型電動法蘭閘閥、耐高溫高壓電動鉻鉬釩鋼法蘭閘閥、電動耐高溫蒸汽鉻鉬釩鋼閘閥、電站高溫高壓電動對焊閘閥、高溫高壓電動焊接閘閥、鉻鉬釩鋼電站高溫高壓電動焊接閘閥是一種重要的工業閥門，廣泛應用于石油、化工、電力等領域。該閥門采用電動驅動方式，具有高溫和高壓的密封性能，能夠有效地控制管道中介質的流向和流量。

電動高溫高壓焊接閘閥的構造較為復雜，主要由閥體、閥瓣、閥桿、電動執行機構等部分組成。閥體是整個閥門的主體，內部設有密封圈和閥座，是控制介質流通的關鍵部件。閥瓣與閥桿相連，通過閥桿的上下移動來控制閥瓣的開啟和關閉。電動執行機構則是控制閥門動作的重要部分，可以通過外部信號或控制系統實現閥門的自動化控制。

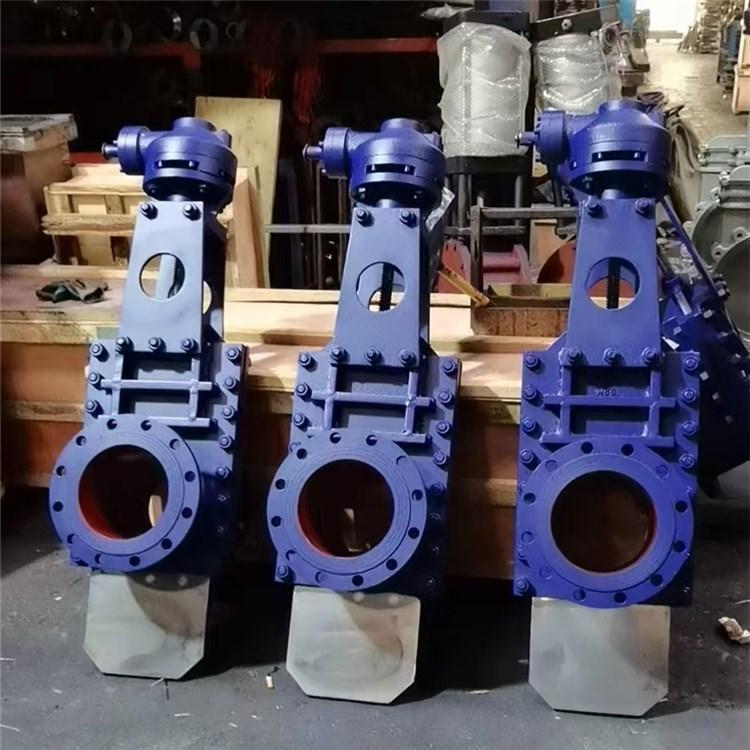

電動耐磨礦漿閘閥密封原理是靠閥桿給預閘板的楔緊力和介質壓力的作用，使用閘板密封與閥座緊密吻合，使其達到密封，密封可靠。雙面襯膠閘板閥為了耐磨，整個體腔內采取襯膠。尤其閥座部位增加襯膠厚度，保證閥座密封的可靠性。由閥體、閥桿、支架、閘板、手輪裝置，鋼制襯膠結構，閘板采用不銹鋼材料，既耐磨、又耐腐、提高了產品的使用的壽命。工作時操作手輪，開啟及關閉省時省力，順時針為關閉，逆時針為開啟。雙面襯膠閘板閥不受流體方向的限制，能夠做到雙向密封。為了便于清理腔體內的沉積物，在閥體底端兩側，設有排污孔，擰開螺塞即可排污。
