電動閘閥z941h-25 DN200的尺寸

[ 2022-07-29 ]

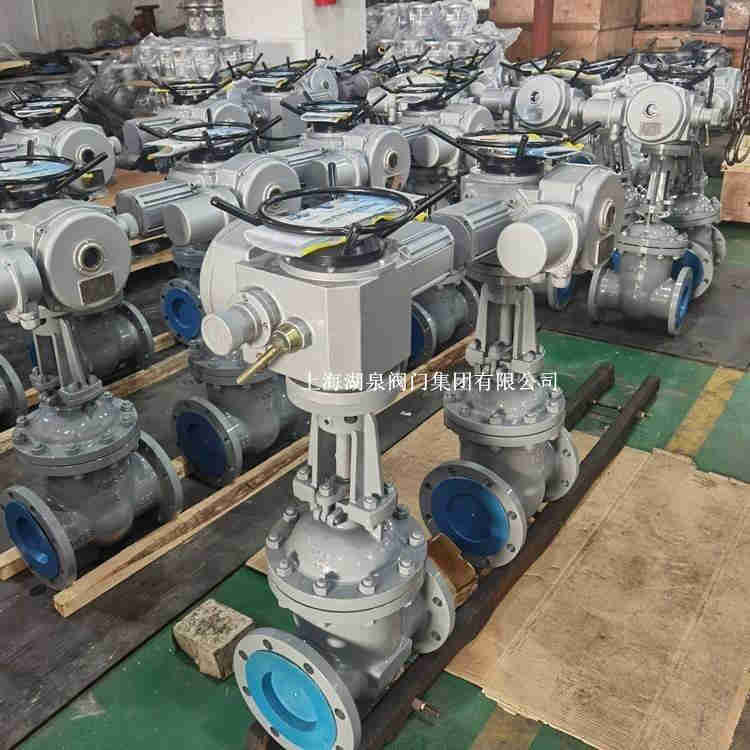

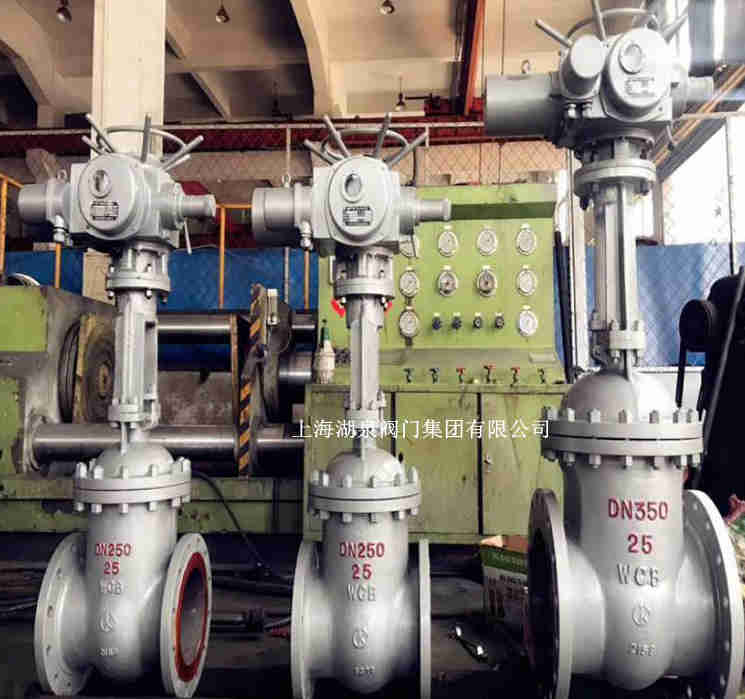

上海湖泉閥門集團有限公司生產銷售電動閘閥等,提供更多電動閘閥相關的產品參數、實時報價、供應廠家等信息。您還可以了解更多閘閥產品、查找產品等。作方式有:手動、齒輪傳動、電動、氣動等。 DN50～600mm應用規范設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳鋼不銹鋼電動閘閥型號有Z941H-16C DN50,Z941H-16C DN65,Z941H16C DN80,Z941H-16C DN100/DN250 Z941H-16C DN150,電動閘閥Z941H-16C DN125,Z941H-16C DN150,Z941H-16C DN200 電動閘閥Z941H-16P DN50,Z941H-16P... 它與Z型多回轉執行器相配，有開關型和智能型，該產品廣泛應用于化工、造紙、石油、電力、冶金、污水等行業。

電動閘閥z941h-25 DN200的尺寸

公稱通徑 DN(mm)	尺寸 (mm)								電動裝置型號	重量 (kg)
公稱通徑 DN(mm)	L	D	D1	D2	b	f	Z-d	H	電動裝置型號	重量 (kg)
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40	200	145	110	85	18	3	4-18	595	DZWl5	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	425	425	370	332	36	3	12-30	1343	DZW45	390
300	450	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	660	555	50	4	16-34	1937	DZW90	1139
500	700	730	770	610	52	4	20-34	2243	DZWl20	1228
600	800	840	875	718	56	5	20-41	2432	DZWl80	1502
700	900	955	990	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	?	930	64	5	24-48	2643	DZW350	1923
