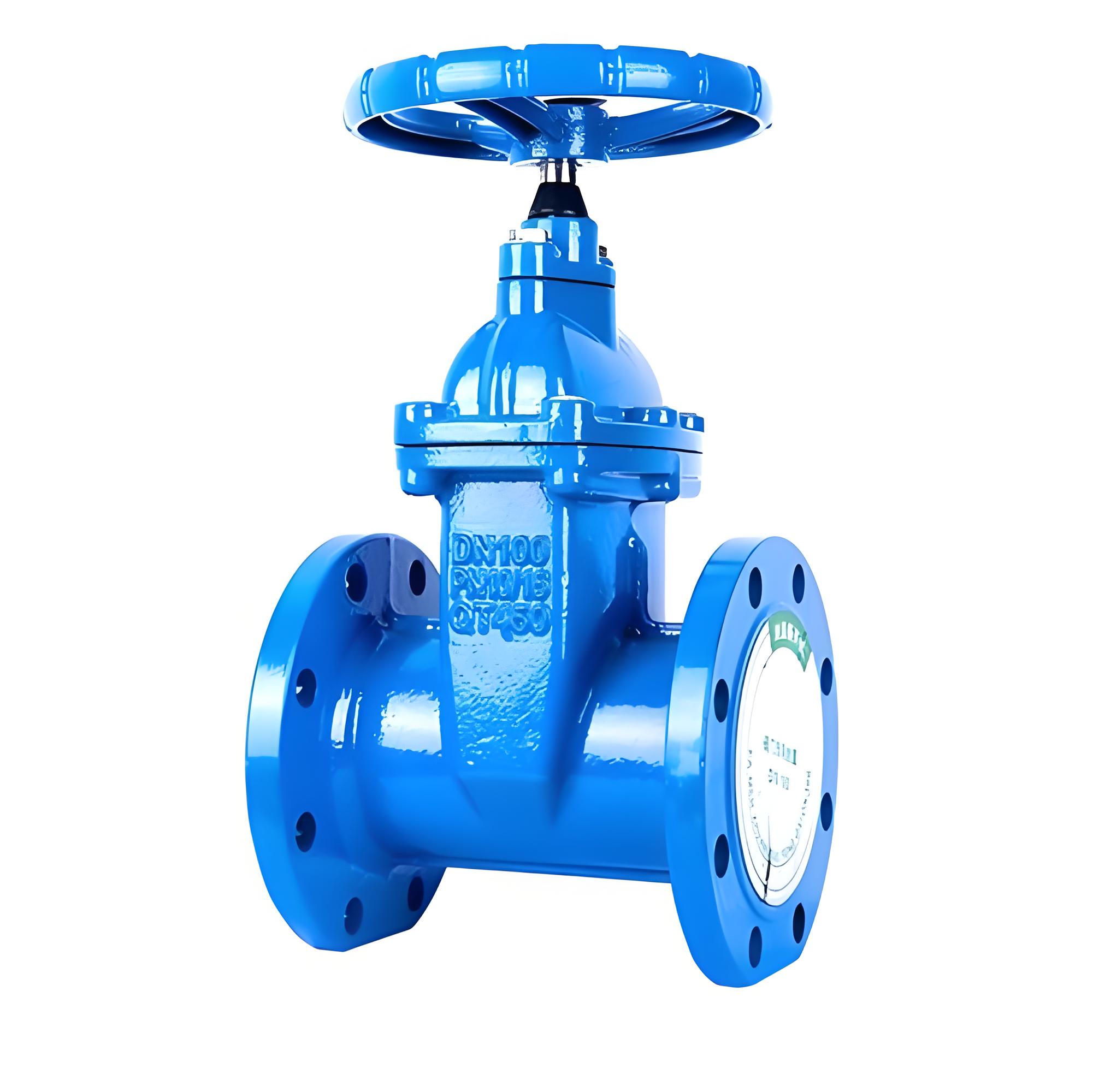

產品名稱：手動軟密封閘閥(Z45X-10Q) DN150[ 2024-09-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、手動軟密封閘閥(Z45X-10Q) DN150產品介紹
手動軟密封閘閥是一種常用的閥門類型，具有良好的密封性能、操作簡便和耐腐蝕性強的特點。軟密封閘閥主要由閥體和首輪、閘板等組成，軟密封閘閥主要應用在建筑領域、消防、自來水公司等領域或場景下。軟密封閘閥在建筑領域下使用可以防止水流回流，在消防場景下使用可以防止如遇突發情況閥門無法正常工作，在自來水公司場景下可以防止水流無法正常排放。具有一定的耐腐蝕、重量輕、整體包膠等特點，廣泛應用于工業、水利建筑、自來水公司、污水廠等方面，以提高密封面以及閥門與閥板間壓力的自動平衡，保障閥門可以理想達到理想的止水效果。
二、手動軟密封閘閥(Z45X-10Q) DN150產品優點
1、良好的密封性能：閥門的閥瓣與閥座緊密貼合，能夠有效防止介質泄漏，確保管道系統的安全運行。
2、操作簡便：閥門采用手動操作方式，只需通過旋轉閥桿即可實現閥門的開閉，操作簡單方便，無需依賴外部動力。
3、耐腐蝕性強：閥體和閥蓋采用耐腐蝕材料制成，能夠耐受一些腐蝕性介質的侵蝕，延長閥門的使用壽命。
4、結構簡單：手動軟密封閘閥的結構相對簡單，由較少的部件組成，安裝和維修方便，降低了使用成本。
此外，手動軟密封閘閥還具有多種材質選項，如灰鑄鐵、球墨鑄鐵等，適用于不同的工作壓力和溫度范圍，廣泛用于工業領域的流體控制中。
三、手動軟密封閘閥(Z45X-10Q) DN150產品性能參數
壓力等級
1.0mpa、1.6mpa、2.5mpa
閥體耐壓
1.5mpa、2.4mpa、3.75mpa
密封試驗
1.1mpa、1.76mpa、2.75mpa
工作溫度
0～80℃
適用介質
水、油、蒸氣等
四、手動軟密封閘閥(Z45X-10Q) DN150產品零件材料
序號
名稱
材料
序號
名稱
材料
1
閥體
球墨鑄鐵
8
止推墊
錫青銅
2
閘板
球墨鑄鐵外覆epdm
9
軸套
錫青銅
3
螺栓
鍍鋅
10
螺栓
鍍鋅
4
密封圈
nbr
11
軸蓋
球墨鑄鐵
5
閥蓋
球墨鑄鐵
12
防塵罩
nbr
6
閥桿
不銹鋼
13
手輪
鑄鐵
7
“o”形密封圈
nbr
14
緊固螺母
鍍鋅
公稱通徑（dn）
結構長度
h
螺栓
10kg
16kg
參考重量kg
螺孔中心圓直徑d
螺栓孔徑
數量
螺紋規格
螺孔中心圓直徑d
螺栓孔徑
數量
螺紋規格 40
165
170
110
19
4
m16
110
19
4
m16
7
50
178
185
125
19
4
m16
125
19
4
m16
9
65
190
205
145
19
4
m16
145
19
4
m16
12
80
203
310
160
19
8
m16
160
19
8
m16
20
100
229
340
180
19
8
m16
180
19
8
m16
27
150
267
430
240
23
8
m20
240
23
8
m20
50
200
292
520
295
23
8
m20
295
23
12
m20
80
250
330
545
350
23
12
m20
355
28
12
m24
120
300
356
660
400
23
12
m20
410
28
12
m24
160
400
406
915
515
28
16
m24
525
31
16
m27
280
500
457
1110
620
28
20
m24
650
34
20
m30
450
