一、電動截止閥j941h-16c dn350（型號說明書）

上海湖泉閥門集團有限公司電動截止閥 j941h-16c由截止閥與Z型多回轉電動執行器組成,有開關型、調節型兩種,采用電動執行器控制，不需人力操作，節省人力資源。同時，該產品的設計經過精心優化，具有優良的密封性能，有效防止介質泄漏，確保生產過程中的環境安全。該產品適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。

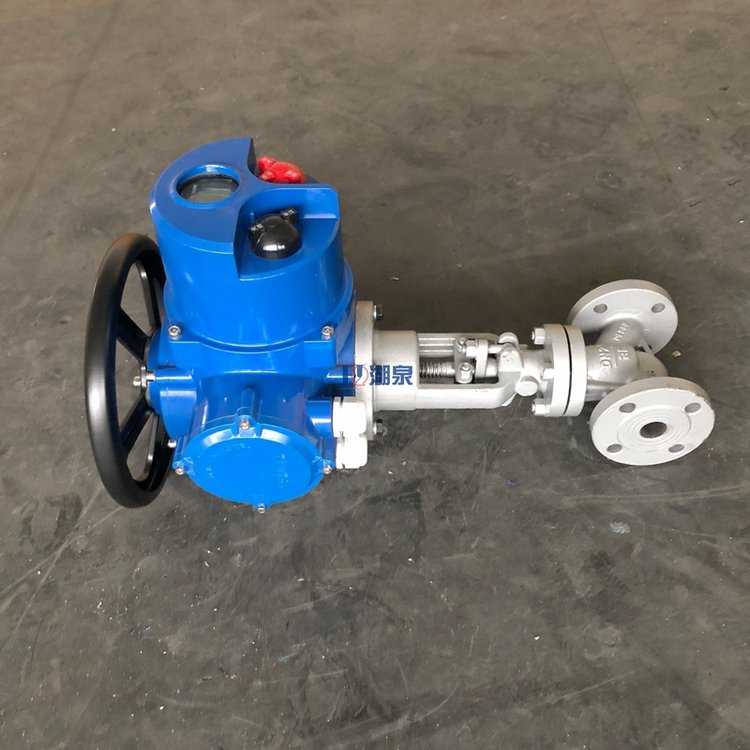

電動截止閥

二、電動截止閥j941h-16c dn350（型號說明書）執行標準

公稱壓力PN（MPa） Noninal Pressure	1.6	2.5	4.0	6.4	10.0	16.0
殼體強度試驗 Shell strength test	2.4	3.75	6.0	9.6	15	24
上密封試驗 Back seal test	1.76	2.75	4.4	7.04	11	17.6
密封試驗 Sealtest（Mpa）	1.76	2.75	4.4	7.04	11	17.6

三、電動截止閥j941h-16c dn350適用范圍

產品類型

Product type

使用介質

Suitable medium

適用溫度（℃）

Working temperature

J41H/Y -C型

J941H/Y -C型

水、蒸氣、油品

Water，steam，

Oil goods

≤425

J41H/Y -P型

J941H/Y -P型

硝酸類

Nitric acid

≤200

J41H/Y -R型

J941H/Y -R型

醋酸類

Acetic acid

≤200

J41H/Y -I型

J941H/Y -I型

水、蒸氣、油品

Water，steam，

Oil goods

≤550

四、電動截止閥j941h-16c dn350主要零部件材料

產品類型

Product tupe

classifcation

零件名稱Part name

閥體、閥蓋

Body，Bonnet

閥桿

Valve stem

閥瓣

Disc

密封面

Sealing face

閥桿螺母

Yoke nut

填料

Packing

緊固件

Fastener

手輪

Handwheel

J41 -C型

J941 -C型

25.WCB

鉻不銹鋼

Cr.Stainles

Steel

2Cr13

H：不銹鋼

Y：鉆基硬質合金鋼

H：Stainless steel

Y：Co-based carbide

alloy steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

優質碳鋼

High-grade

carbon steel

可鍛鑄鋼

Forgeable

cast-ironl

J41 -P型

J941 -P型

鉻鎳鈦鋼

Cr.Ni.Ti.steel

鉻鎳鈦鋼

Cr.Ni.Ti.steel

鉻鎳鈦鋼

Cr.Ni.Ti.steel

鉻鎳鈦鋼

Cr.Ni.Ti.steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

不銹鋼

Stainess steel

可鍛鑄鋼

Forgeable

cast-ironl

J41 -R型

J941 -R型

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

鉻鎳鉬鈦鋼

Cr.Ni.Mo.Ti

steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

不銹鋼

Stainess steel

可鍛鑄鋼

Forgeable

cast-ironl

J41 -I型

J941 -I型

鉻鉬鋼

Cr.Mo.steel

鉻鉬鋼

Cr.Mo.steel

合金鋼

Alloy steel

鉆基硬質合金鋼

Co-based carbide

alloy steel

ZQA19-4

鋁青銅

Albronze

柔性石墨

Flexible

graphite

合金鋼

All steel

可鍛鑄鋼

Forgeable

cast-ironl

公稱壓力	通徑 DN	主要外形尺寸及連接尺寸										重量 kg
公稱壓力	通徑 DN	L	D	D1	D2	b-f	f2	z-d	H	L1	L2	重量 kg
PN 1.6 MPa	50	230	160	125	100	18-3	-	4-18	645	590	371	48
	65	290	180	145	120	18-3	-	4-18	690	590	371	90
	80	310	195	160	135	20-3	-	8-18	715	590	371	65
	100	350	215	180	155	22-3	-	8-18	770	590	371	71
	125	400	245	210	185	24-3	-	8-18	780	590	371	119
	150	480	280	240	210	24-3	-	8-23	810	590	371	210
	200	600	335	295	265	26-3	-	12-23	967	810	515	320
	250	650	405	355	320	30-3	-	12-23	1143	810	515	550
	300	750	460	410	375	30-3	-	12-23	1292	830	540	785
PN 2.5 MPa	50	230	160	125	100	20-3	-	4-18	645	590	370	50
	65	290	180	145	125	22-3	-	8-18	690	590	371	62
	80	310	195	160	145	22-3	-	8-18	715	590	371	67
	100	350	230	190	160	24-3	-	8-23	770	590	371	73
	125	400	270	220	188	28-3	-	8-15	780	590	371	127
	150	480	300	250	218	30-3	-	8-15	875	810	515	215
	200	600	360	310	278	34-3	-	12-25	967	810	515	322
	250	650	425	370	332	36-3	-	12-30	1153	830	540	585
	300	750	485	430	390	40-4	-	12-30	1292	830	540	795
PN 4.0 MPa	50	230	160	125	100	20-3	4	4-18	645	590	371	61
	65	290	180	145	125	22-3	4	8-18	690	590	371	75
	80	310	195	160	145	22-3	4	8-18	715	590	371	84
	100	350	230	190	160	24-3	4.5	8-23	770	590	371	101
	125	400	270	220	188	28-3	4.5	8-25	782	810	371	207
	150	480	300	250	218	30-3	4.5	8-25	875	810	515	226
	200	600	375	320	282	38-3	4.5	12-30	1160	810	540	399
